ロボット対応遠心機 SMART & FLEXIBILITY

遠心機を協働ロボットに繋げるだけでルーチン業務を自動化。経済性・生産性・安全性を兼ね備えた価値を提案します。

Worth

SMART & FLEXIBILITY

RS-232C接続

遠心機への接続は、遠心機に装着されているRS-232Cポートに、RS-232Cケーブルを接続するだけです。

設置場所の自由度

遠心機をロボットアーム付近に移動させ、上位機器と接続、ティーチングを行えば、ロボットアームが 遠心準備・操作を開始します。ロボットアーム1台で複数台の遠心機接続にも対応できます。

スタンドアローンとしても使用可能

遠心機は協働ロボット専用だけではなく、協働ロボットで使用しないときは、ヒトが遠心機を操作、使用することができます。

特注対応

ロボットのハンドは、メーカや用途によって形状が異なります。そのため、遠心用チューブラックを摘まむのに必ず適しているというわけでありません。チューブラックの特注対応が可能なので、ハンドが摘まみ易い形状でご提供が可能です。別途、お申し付けください。

周辺機器との連携

上位機種に、遠心機以外の電子天秤、バーコードリーダー、RFIDなど一連の作業工程で使用する機器を接続できます。これら機器の運転記録を一緒に保存することができます。

アフターサービス

ロボット対応のための特別な遠心機ではありません。汎用機としても使用されている遠心機なので、万が一の故障時でも、共通の部品で対応できます。代替品と入れ替えることも可能です。遠心機の修理は各拠点のサービス・営業で対応します。

Linuup

ローター

  • RS-7504M
    RS-7504M
  • RS-1440M
    RS-1440M
  • ST-5004M
    ST-5004M
  • ST-724M
    ST-724M
  • ST-2504MS
    ST-2504MS
  • RS-240A
    RS-240A
  • ST-5004M
    SF-5004
    (M500TRのみ)
  • ST-2504MS
    SF-2504S
    (M500TRのみ)
  • ST-724M
    SF-724
    (M500TRのみ)
  • SF-242
    SF-242

遠心機特長

  • 遠心機に通信機能をもたせ、RS-232Cにてデータ送信・受信が可能です。
    RS-232Cの装備状況、通信内容は以下表にてご確認ください。
  • 遠心機ドアはプラスチックで軽量です。ロボットハンドでも軽々とドアを開閉することができます。
  • 電動ドアロックを採用しているので、遠心機ドアを軽く押さえるだけ自動でドアがロックされます。
  • 遠心機ドアは90°開放します。
  • 視覚性のある操作パネルにより、ロボットハンドによる操作に対応できます。
  • 特注チューブラックに対応しています。（S300TR、M300FR、S300Tを除く）
  • 遠心機電源は100V 15A 以下

標準通信機能*1

通信機能 内容 用途・目的
運転開始 STARTキー押下 キーの遠隔操作
運転停止 STOPキー押下 キーの遠隔操作
チャンバ開 OPENキー押下 キーの遠隔操作
運転設定読み出し 運転設定の読み出し 運転条件の確認
センサモニタ 回転数、温度*2の読み出し センサログ
メモリ読み書き メモリ運転条件の読み出し、書き込み 運転条件の確認、設定
ロータ読み出し 実装ロータ番号の読み出し ロータ確認
時刻読み書き 時刻データの読み出し、書き込み 時刻設定、確認
運転履歴読み出し 運転実行履歴の読み出し ログ
エラー読み出し エラー履歴の読み出し ログ
モデル＆SoftVer モデル名とソフトVersionの読み出し ログ
  • *1標準通信機能のソフトを使用いたします。別途費用が発生します。
    標準通信機能以外の機能追加も可能です。別途お問い合わせください。
    装置仕様により、未対応の通信機能もございます。
  • *2冷却ありモデルのみ。

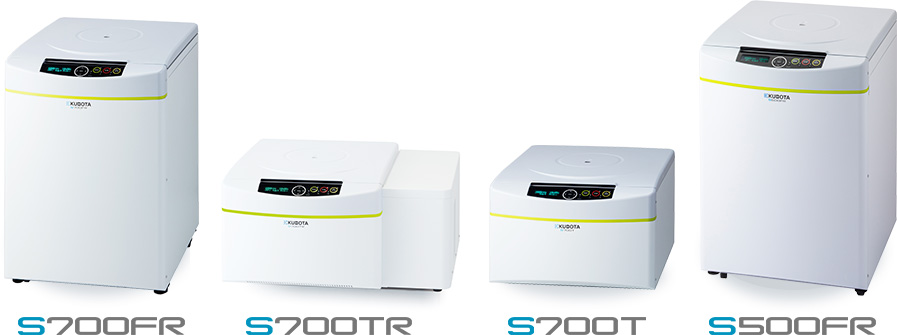

遠心機の仕様

型式 S700FR S700TR S700T
最大容量 750ml×4
(RS-7504M、RS-1440M)		 750ml×4
(RS-7504M、RS-1440M)		 750ml×4
(RS-7504M、RS-1440M)
最高回転数 4,000rpm(RS-7504M) 4,000rpm(RS-7504M) 3,800rpm(RS-7504M)
最大遠心力 3,430×g(RS-7504M) 3,430×g(RS-7504M) 3,100×g(RS-7504M)
RS-232C 標準付属 標準付属 標準付属
冷却機能 あり あり なし
寸法 54(W)×63(D)×84(H)cm 77(W)×63(D)×40(H)cm 54(W)×63(D)×38(H)cm
重さ 113kg 96kg 58kg
電源条件 100V、15A 100V、15A 100V、15A
型式 S500FR S500T S300TR S300T
最大容量 500mL×4(ST-5004M) 15mL×68(ST-724M) 15mL×24(RS-240A) 15mL×24(RS-240A)
最高回転数 5,000rpm(ST-504M) 5,000rpm(ST-504M) 4,000rpm(RS-240A) 4,000rpm(RS-240A)
最大遠心力 4,860×g(ST-504M) 4,860×g(ST-504M) 2,610×g 2,610×g
RS-232C 標準装備 オプション オプション オプション
冷却機能 あり なし あり なし
寸法 54(W)×64(D)×84(H)cm 44(W)×53(D)×32(H)cm 36(W)×64(D)×33(H)cm 34(W)×42(D)×33(H)cm
重さ 110kg 37kg 39kg 18kg
電源条件 100V、15A 100V、15A 100V、10A 100V、8A
型式 M500TR M300FR
最大容量 500mL×4(SF-5004) 50mL×4(SF-242)
最高回転数 4,800rpm(SF-2504S) 4,000rpm(SF-242)
最大遠心力 4,300×g(SF-2504S) 2,610×g(SF-242)
RS-232C 標準装備 オプション
冷却機能 あり あり
寸法 70(W)×63(D)×36(H)cm 39(W)×54(D)×79(H)cm
重さ 85kg 83kg
電源条件 100V、15A 100V、15A
